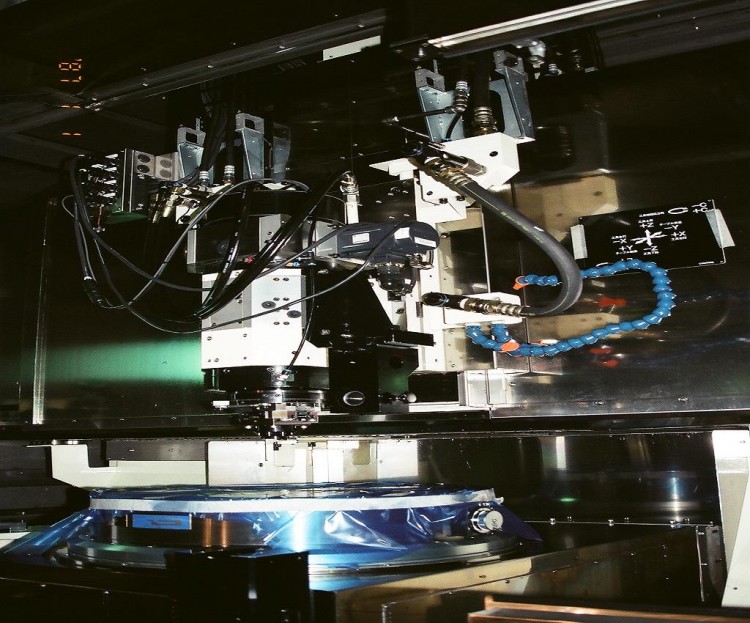

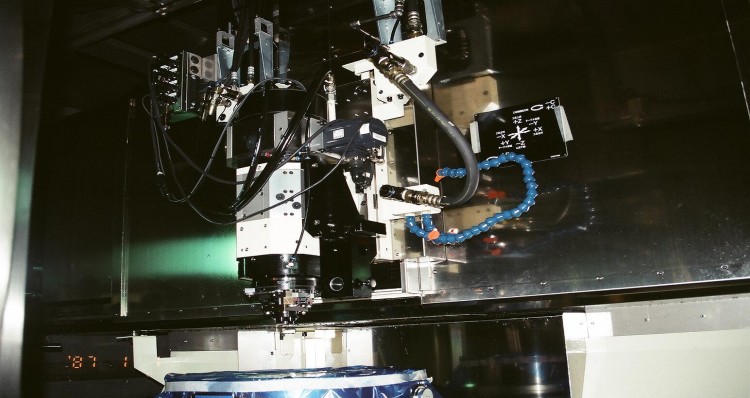

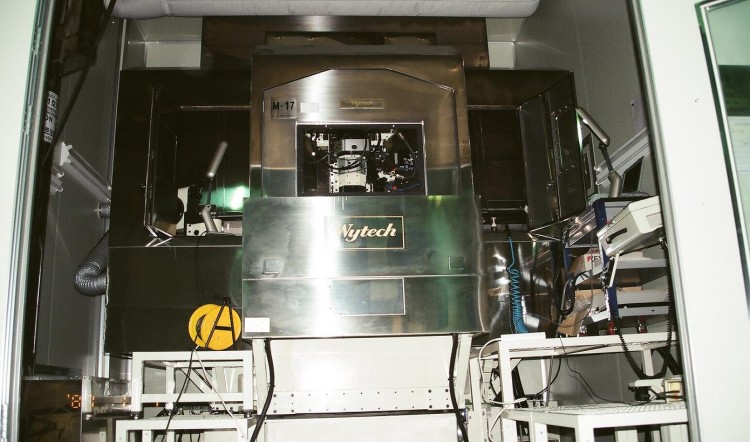

나가세 NIC-700 5축프리즘 가공기

5축 프리즘 가공기(Nic700 대형도광판가공기)

X/Y/Z stroke : 730mm/760mm/250mm
최대속도(급속이송) : 30,000mm/min
실 가공속도 : 황삭 20,000mm/mim
정삭 1,000~20,000m/min
중량 : 26ton(본체14t + 제진대11.2t+기타)
최대 가공 가능물 : 32인치(728*418 상코어 16:9)
축구성 : X,Y,Z,B,C 5축 + 1축(A)
최소 설정 단위 : 0.001mm(1nm) + 100만분의 1
기상 측정기 : 5,000배율
 설치면적 : 10m * 6m * 6m

 * 32인치 prism 코어 가공시간 계산
 가공속도 : 10,000 mm/min
복귀속도 : 30,000 mm/min
가공깊이 : 50mm 90 (6회분할가공)
 = min 90hr (황정삭 동일속도 가공시)

 * 유효 구간 및 가감속 범위
 가공속도 가감속범위 유효구간
10,000 88mm 672mm
 8,000 70mm 690mm
 5,000 44mm 716mm
 3,000 26mm 734mm
 1,000 9mm 751mm
